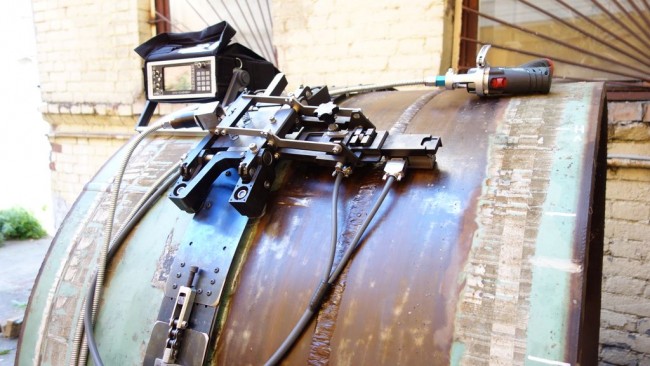

Установка автоматизированного ультразвукового контроля кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа» с гибким валом) в Перми
0 ₽
В избранноеСравнение
Консультации
Техническая поддержка и консультации заказчиков.
- Обзор
- Характеристики
- Отзывы (0)
- Типовой комплект "УМКа" с гибким валом
Краткие технические характеристики:
- Обнаружение недопустимых дефектов в кольцевых швах трубопроводов согласно требованиям:
- СТО ГАЗПРОМ 2-2.4-083-2006;
- СТО ГАЗПРОМ 2-3.7-050-2006 (DNV-OS-F101);
- РД 19.100.00-КТН-001-10;
- СТО 00220 256-005-2005;
- РД 153-34.1-003-01 (РТМ-1с);
- ПБ 03-585-03;
- API-5L
и других нормативных документов.
- Скорость автоматического сканирования: до 1,2 м/мин.
- Оценка параметров дефектов.
- Слежение за акустическим контактом.
- Возможность поканальной фиксации дефектов (при использовании внешней ПЭВМ).
Достоинства:
- Компактность.
- Небольшие габариты и вес.
- Быстросъёмные бандажи.
- Возможность ручной подстройки положения АБ относительно оси шва.
- Надёжность контроля.
- Увеличенный срок службы акустоблоков.
- Возможность эксплуатации при отрицательных температурах.
- Замкнутый цикл оборота контактной жидкости.
- Простота в эксплуатации.
- Доступная цена.
Дефектоскоп, транспортная система и механико-акустические блоки уложены в высокопрочный кофр-чемодан на колёсах.
Аппаратура сертифицирована.
Установка автоматизированного ультразвукового контроля кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа» с гибким валом) в Перми отзывы
About this product reviews yet. Be the first!
| Наименование | Стоимость, руб. (с НДС) |
| Дефектоскоп УИУ «СКАНЕР+» — восьмиканальный, 16-тактовый с БП, чехлом, Госповеркой. Зарядное устройство (1шт.), аккумуляторы (12шт.),дипломат-футляр | 416 520,0 |
Транспортная система:
|
987 060,0 |
| Бандаж опорный быстросъёмный с оснасткой (по выбору Заказчика): | |
| Ø1420 | 442 080,0 |
| Ø1220 | 406 380,0 |
| Ø1020 | 371 460,0 |
| Ø720 | 328 500,0 |
| Ø530 (по дополнительному заказу также изготавливаются бандажи на другие диаметры, в т.ч. |
307 020,0 |
| Акустические блоки щелевого контакта: | |
| — Для АУЗК сталей прочности К<60 (К48…К55): | |
| АБ111ЩУ2 (Н = 7…24мм) | 144 000,0 |
| АБ112ЩУ2 (Н = 24…29мм) | 144 000,0 |
| АБ113ЩУ2 (Н = 29…38,9мм) | 144 000,0 |
| — Для АУЗК сталей прочности К=60…65 : | |
| АБ111ЩУ2 (Н = 7…15мм) | 144 000,0 |
| АБ114ЩУ2 (Н = 15…22мм) | 144 000,0 |
| АБ115ЩУ2 (Н = 22…26мм) | 144 000,0 |
| АБ116ЩУ2 (Н = 26…33мм) | 144 000,0 |
| АБ117ЩУ2 (Н = 33…38мм) (по дополнительному заказу также заказываются специализированные блоки для контроля труб |
144 000,0 |
| Соединительные кабели (комплект) (длина основного кабеля — 7,5м) | 102 180,0 |
| Ёмкость для контактной жидкости с центробежным насосом и шлангом | 120 600,0 |
| Программное обеспечение поканальной тактовой фиксации амплитуд сигналов (ndtsystem2) | 98 940,0 |
| Программное обеспечение (ПО) автоматического сопоставления результатов АУЗК с нормами СТО ГАЗПРОМ (опция) |
82 620,0 |
| Кофр-чемодан, подставка(столик раздвижной) | 126 720,0 |
| Комплект статической калибровки (ванна — отладочная, кабель отладочный) | 83 100,0 |
| ПЭВМ-ноутбук с соединительной оснасткой | 116 280,0 * |
| СОП (динамические, из заготовки Заказчика по известным НТД или расчетным данным ВНИИГАЗ) — 1шт. | 244 800,0 |
| Консультации по навыкам работ(до 3-х человек,5 рабочих дней) на оборудовании на предприятии Изготовителя в г. Москве |
75 900,0 |
Примечание: *
* Цена дана ориентировочно. Конкретный тип оборудования и его исполнение согласовывается между Исполнителем и Заказчиком.
